SPECIFICATIONS TECHNIQUES
1. GÉNÉRALITÉS

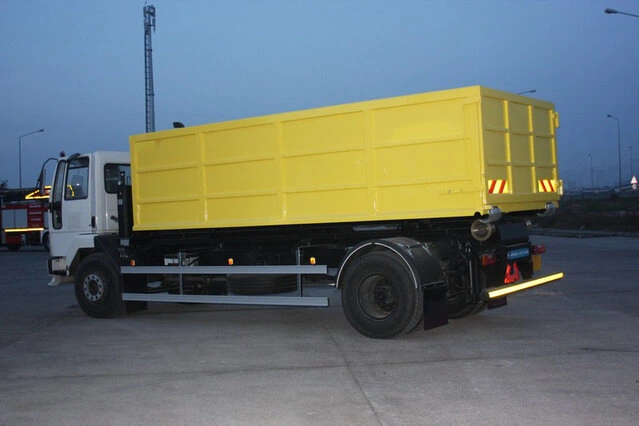

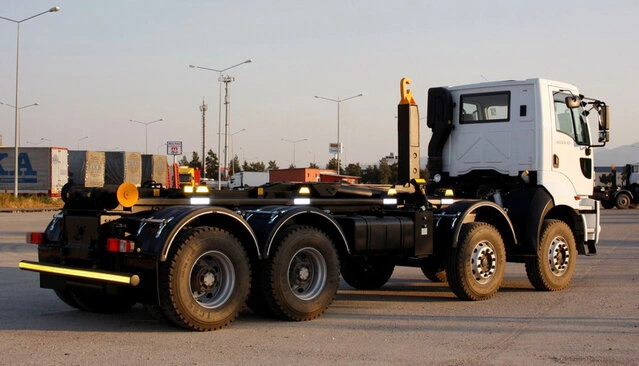

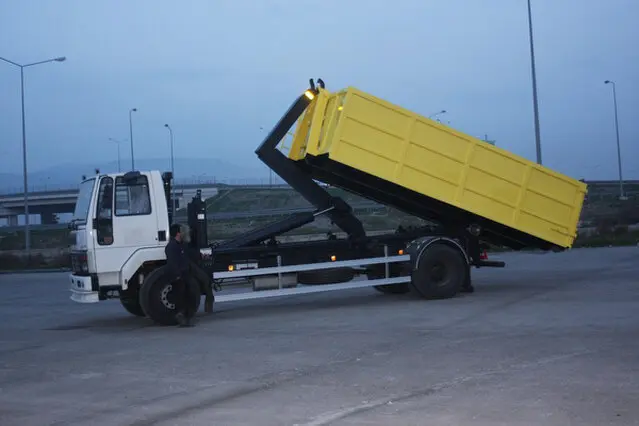

Les systèmes de levage par crochet ( Ampliroll ) sont conçus pour assurer un chargement, un levage, un transport et un déchargement optimisé des conteneurs de déchets, des matériaux de construction et des déchets industriels. Ces systèmes permettent une flexibilité opérationnelle accrue en facilitant le remplacement rapide des conteneurs.
2. CAPACITÉS DISPONIBLES
Les capacités standard des systèmes de levage par crochet varient en fonction des charges admissibles et de la taille des conteneurs :
- Petite capacité : 5 à 10 tonnes
- Capacité moyenne : 12 à 18 tonnes
- Grande capacité : 20 à 25 tonnes
- Capacité lourde : 30 à 35 tonnes
3. DIMENSIONS GÉNÉRALES (variables selon la capacité)
- Longueur totale : 4 500 mm à 7 500 mm
- Largeur totale : 2 400 mm à 2 550 mm
- Hauteur totale : 1 500 mm à 2 500 mm
- Poids à vide : 2 500 kg à 7 000 kg
- Charge utile : 5 000 kg à 35 000 kg
4. STRUCTURE & MATÉRIAUX
- Matériau principal : Acier haute résistance (ST52 ou équivalent)
- Épaisseur de la tôle : 4-8 mm pour les parois, 5-10 mm pour le fond
- Revêtement : Peinture anti-corrosion et traitement galvanisé en option
- Soudure : MIG/MAG haute résistance

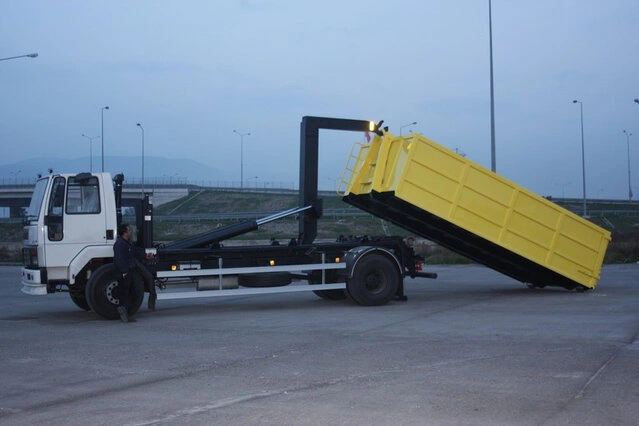

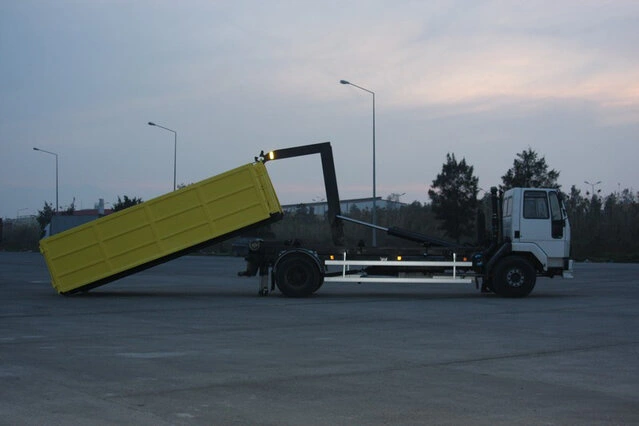

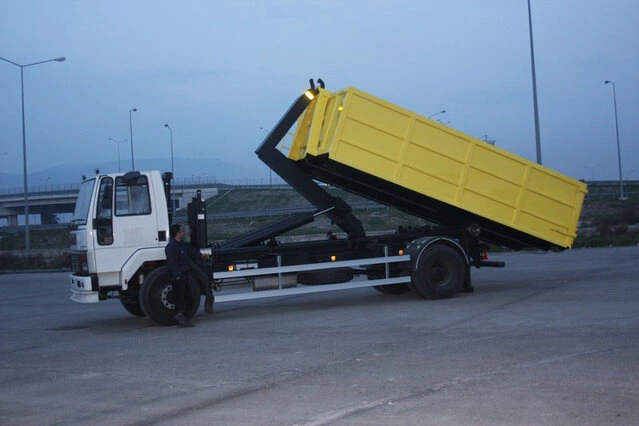

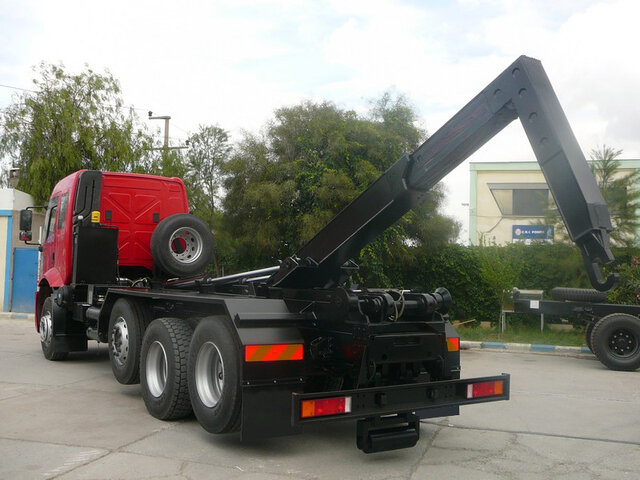

5. SYSTÈME DE LEVAGE
- Type : Crochet de levage conforme aux normes DIN 30722
- Hauteur du crochet : 1 000 mm à 1 570 mm (standard)
- Angle de levage : 45° à 50° pour un chargement optimal
- Vitesse de levage : Environ 20 à 40 secondes selon la capacité
- Force de levage : 10 à 35 tonnes
- Capacité de traction : Jusqu'à 40 tonnes
6. SYSTÈME HYDRAULIQUE
- Pression de service : 180-300 bars
- Pompe hydraulique : à engrenages ou à pistons, débit de 40-100 L/min
- Cylindres hydrauliques : Double effet avec joints haute résistance
- Capacité du réservoir d'huile : 80-150 litres
- Filtration : Filtres à huile haute efficacité
7. SYSTÈME DE VERROUILLAGE
- Type : Verrouillage mécanique et hydraulique
- Nombre de points de verrouillage : 2 à 6 selon le modèle
- Commande : Manuel ou automatique
- Système de sécurité : Capteurs de position et de verrouillage
8. SYSTÈME ÉLECTRIQUE & COMMANDES
- Alimentation : 24V
- Tableau de commande : Interface ergonomique avec affichage LED
- Système de sécurité : Arrêt d'urgence, clapets anti-retour
- Commandes : Depuis la cabine du camion et sur le côté du système de levage
- Mode de fonctionnement : Manuel et semi-automatique

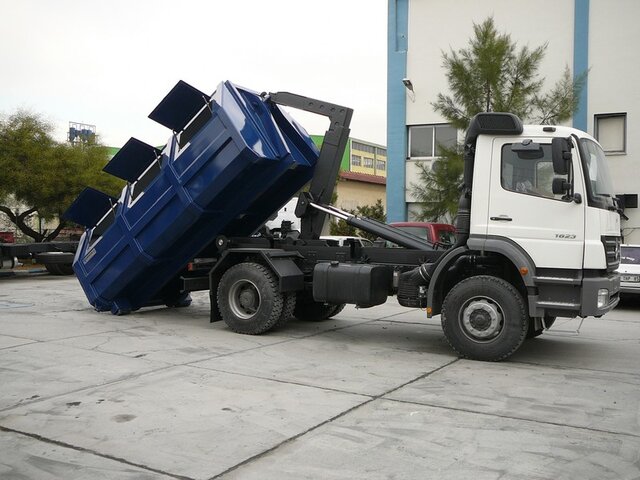

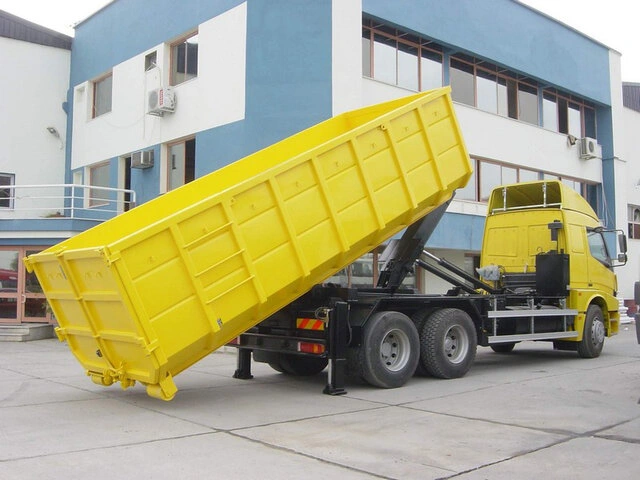

9. SYSTÈME DE DÉCHARGEMENT
- Type : Basculement assisté par vérins hydrauliques
- Inclinaison maximale : 45° à 55° pour un déchargement optimal
- Temps de déchargement : Environ 30 à 50 secondes
10. SÉCURITÉ & OPTIONS SUPPLÉMENTAIRES
- Caméra de recul et capteurs d'obstacles
- Gyrophare et signalisation sonore
- Protection contre la surcharge
- Système anti-basculement pour la stabilisation de la charge
- Bénés étanches disponibles pour déchets liquides
- Plaques d'usure renforcées pour usage intensif
11. NORMES & HOMOLOGATIONS
- Conforme aux normes CE et ISO 9001
- Homologation pour transport routier
- Certification DIN 30722 pour les systèmes de levage
- Adaptation aux réglementations locales de gestion des déchets
Ces spécifications techniques garantissent une performance optimale pour le transport et la manutention de charges lourdes, offrant une solution fiable et efficace pour divers secteurs industriels.
